Индивидуальное модульное хранилище листового металла

Приобретите индивидуальное модульное хранилище листового металла, поставляемое Wanka Factory, чтобы полностью решить проблему занятости пространства, вызванную крупномасштабной укладкой листов на землю. Коэффициент использования пространства увеличится более чем в 4 раза, благодаря чему будут достигнуты полностью автоматические входящие и исходящие операции, а также интеллектуальное управление запасами. На всю машину предоставляется гарантия 12 месяцев.

Определение продукта и основная ценность

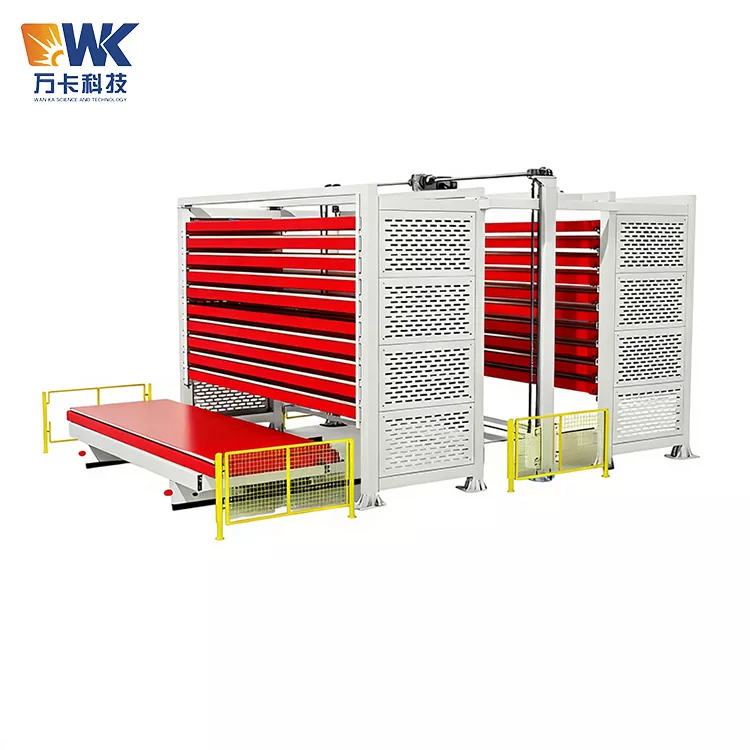

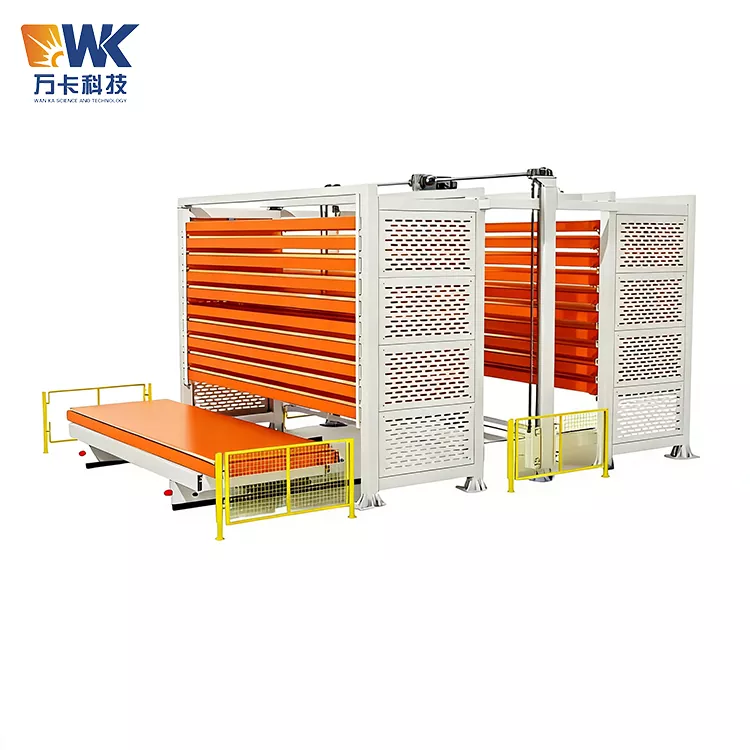

Индивидуальная интеллектуальная трехмерная система хранения листов с несколькими башнями представляет собой модульную полностью автоматическую трехмерную складскую систему, разработанную Jinan Wanka Technology Co., Ltd. для удовлетворения потребностей в хранении крупномасштабных, разнообразных, сверхдлинных и сверхшироких листов тяжелого металла. Это не одно устройство, а набор складских решений, которые можно гибко комбинировать в соответствии с объектом заказчика, спецификациями листов и требованиями производственной мощности, поддерживая однобашенные, двухбашенные, тройные и многобашенные компоновки. Количество башен, слоев, высоту и грузоподъемность можно настроить по мере необходимости, и они подходят для различных металлических листов с самой длинной длиной 12 000 мм и самой широкой шириной 2 500 мм.

При традиционном режиме обработки листового металла хранение очень длинных и широких листов всегда было серьезной проблемой. Плиты размером 6000х2000 мм и более можно укладывать только плашмя на землю. Это не только занимает большое пространство в цеху, но также требует перемещения верхних слоев пластин для доступа к нижним слоям, что отнимает много времени, трудоемко и может вызвать деформацию пластин и появление царапин на поверхности. По данным, для хранения 10 тонн плит при традиционном способе штабелирования требуется примерно 15 квадратных метров, тогда как при использовании вертикальной системы хранения башенного типа требуется всего около 3 квадратных метров.

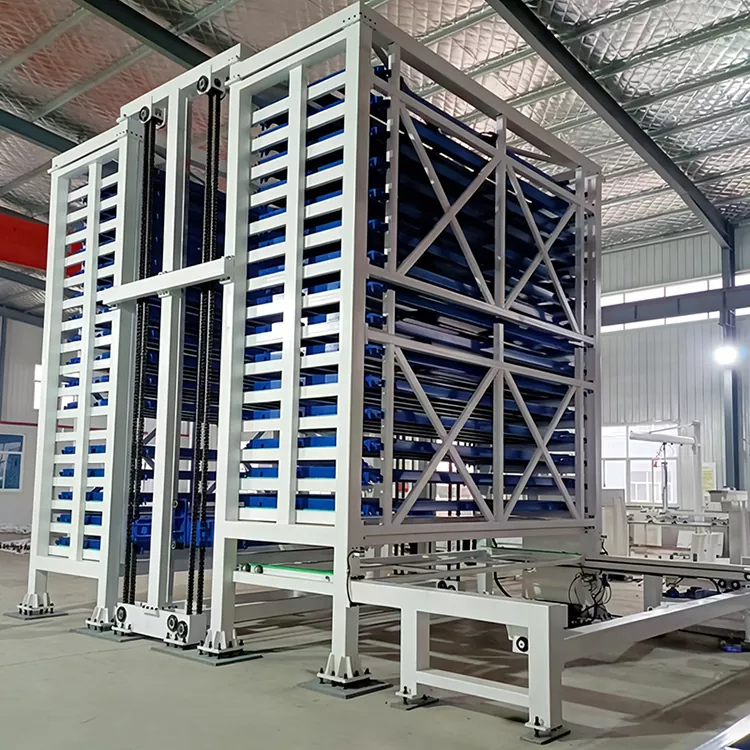

Появление многобашенной интеллектуальной трехмерной системы хранения листов полностью решило эту проблему: она хранит листы «трехмерно» на земле, превращая плоское пространство в вертикальное трехмерное хранилище и максимизируя плотность хранения за счет многобашенного расположения. Это оборудование состоит из нескольких комплектов корпусов башни для материала, подъемных колонн, механизмов двухрядного цепного привода, лотков для материала, интеллектуальных систем планирования и средств защиты. Он имеет модульную конструкцию, облегчающую установку на месте и последующую корректировку компоновки. Одна башня может работать независимо, а несколько башен могут быть расположены в ряд для совместной работы. Он может автоматически сохранять и извлекать листы, автоматически позиционировать, автоматически выгружать и автоматически возвращать в зону хранения без необходимости ручного вмешательства. Оборудование поддерживает соединение с такими системами, как MES, ERP и WMS, обеспечивая визуализацию запасов, автоматическую проверку запасов, отслеживание данных, а также может быть связано со станками лазерной резки, ножницами, гибочными станками и т. д. для обеспечения комплексной подачи материалов для производственной линии.

Основная ценность этого оборудования заключается в решении четырех основных проблем крупных предприятий по переработке листового материала: во-первых, «узкое пространство» — параллельное расположение нескольких башен увеличивает плотность хранения более чем в четыре раза; Во-вторых, «узкое место в эффективности» — полностью автоматизированный процесс приема и отправки материала значительно сокращает время получения материала; В-третьих, «больная точка качества» — каждый слой листовых материалов хранится независимо, что полностью исключает риски деформации штабелирования и появления царапин на поверхности; В-четвертых, «больная точка управления» — интеллектуальная система управления запасами обеспечивает видимость и точный контроль данных запасов в режиме реального времени.

Технические характеристики

Правила техники безопасности

Индивидуальное модульное хранилище листового металла включает в себя множество факторов риска, таких как подъем тяжелых листов, скоординированное движение нескольких подъемных механизмов башни и цепная передача. Все операторы, обслуживающий персонал и менеджеры должны строго соблюдать следующие правила техники безопасности:

1 Квалификация и обучение операторов

К эксплуатации этого оборудования допускаются только сотрудники, прошедшие обучение в компании Wanka Technology или ее уполномоченной стороне и прошедшие аттестацию. Операторы должны быть знакомы со структурой, характеристиками, процедурами эксплуатации, операцией аварийной остановки и методами аварийного обращения с оборудованием. Персоналу без обучения категорически запрещается эксплуатировать оборудование. Рекомендуется проводить повышение квалификации по технике безопасности один раз в шесть месяцев. Эксплуатация взаимосвязанных систем с несколькими башнями предполагает координацию работы нескольких башен, и операторам также необходимо освоить логику планирования работы нескольких башен и процедуры реагирования в чрезвычайных ситуациях.

2 Ежедневная проверка при запуске

Перед каждым ежедневным запуском оператор должен проводить комплексную проверку безопасности: проверять плавность работы подъемного механизма каждой башни, проверять на предмет ослабления или износа цепей; проверить устойчивость и целостность каждого слоя поддонов; убедитесь, что барьеры безопасности и кнопки аварийной остановки функционируют правильно; убедитесь, что напряжение питания стабильно и система управления не подает аварийных сигналов; и проверьте нормальное соединение связи между несколькими вышками. Перед каждой сменой необходимо проводить испытательный пуск без нагрузки.

3 Безопасность при хранении планшетов

При загрузке пластин на склад используйте подъемное оборудование, такое как краны или вилочные погрузчики. Категорически запрещается вручную обращаться с тяжелыми плитами. Пластины следует располагать на поддонах равномерно, чтобы предотвратить сосредоточение силы на одной стороне, которая может привести к наклону или деформации поддона. Перед хранением убедитесь, что на поверхности пластин нет железных опилок, сварочного шлака и других посторонних веществ. При хранении в объединенной системе с несколькими башнями перед хранением подтвердите правильное положение башни, чтобы избежать неправильного размещения.

4 Требования безопасности при эксплуатации

Когда оборудование работает в автоматическом режиме, никому не разрешается входить в зону перемещения оборудования. В зоне эксплуатации оборудования должны быть установлены физические изолирующие барьеры или линии оповещения. Интеллектуальная система обнаружения контролирует в режиме реального времени и автоматически предупреждает в случае каких-либо нарушений. Когда несколько вышек работают параллельно, следует обратить внимание на координацию между ними, чтобы избежать столкновений. При обнаружении необычного шума, вибрации или дыма следует немедленно нажать кнопку аварийной остановки.

5 Экстренная помощь

В случае возникновения чрезвычайной ситуации немедленно нажмите красную кнопку аварийной остановки. Все движения оборудования немедленно прекратятся. Аварийную остановку нельзя отключить до устранения неисправности. При необходимости входа в оборудование для технического обслуживания необходимо отключить основное питание оборудования и повесить табличку «На техническом обслуживании, выключатель не замыкать». В системе с несколькими башнями, когда одна башня выходит из строя, неисправную башню следует немедленно изолировать, чтобы обеспечить нормальную работу других башен.

6 Техническое обслуживание и безопасность

Перед проведением любых работ по техническому обслуживанию, чистке или ремонту необходимо отключить основное питание оборудования и повесить предупреждающий знак с замком. Во время технического обслуживания необходимо использовать соответствующие инструменты и защитное оборудование. После замены цепи или компонентов трансмиссии перед повторным запуском машины необходимо провести испытание на холостом ходу. Техническое обслуживание взаимосвязанных систем с несколькими башнями должно выполняться по одному на каждой башне, чтобы исключить влияние на другие башни.

Упаковка и доставка

Индивидуальное модульное хранилище листового металла содержит несколько комплектов оборудования, таких как башни для материалов, подъемные механизмы, поддоны и системы управления. Поэтому упаковочное решение должно быть спроектировано в модульной форме с учетом как безопасности, так и экономичности:

1. Упаковка рамы башни и компонентов стальной конструкции.

Основные рамы каждой башни, подъемные колонны, перекладины и другие крупные компоненты стальных конструкций упакованы в незащищенном виде и закреплены стальными рамами. Каждая деталь обернута стретч-пленкой и снабжена деревянными угловыми ограждениями для предотвращения ударов при транспортировке. Для ключевых частей (поверхности направляющих, интерфейсы передачи, установочные поверхности) используются защитные чехлы. Для особо длинных компонентов (длиной более 6 метров) используются специальные опоры, удерживающие их на месте во избежание деформации при транспортировке.

2 Упаковка лотков и ящиков

Многоярусные лотки с выдвижными ящиками упаковываются группами. Каждая группа состоит из 3–5 слоев, скрепленных стальными лентами. Между слоями помещаются пенопластовые плиты, чтобы предотвратить столкновение. Поверхность лотков покрыта водонепроницаемой тканью и пузырчатой ​​пленкой для предотвращения царапин и впитывания влаги.

3 Система передачи и упаковка прецизионных компонентов

Прецизионные компоненты, такие как цепи, шестерни, серводвигатели и датчики, помещаются в фанерные ящики экспортного класса, не подвергающиеся фумигации, которые покрыты водонепроницаемыми мешками и влагопоглотителями и закреплены внутри амортизирующей пеной. На ящики нанесены этикетки с надписью «Хрупкий», «Вверх» и «Влагонепроницаемый». Электрические компоненты, такие как шкафы управления, модули ПЛК и сенсорные экраны, упаковываются отдельно, чтобы гарантировать, что они не будут подвержены вибрациям и ударам во время транспортировки.

4 стандарта экспортной упаковки

Для экспортных заказов упаковка соответствует международному стандарту фитосанитарных мер ISPM 15 (термическая обработка или фумигация), и может быть предоставлен сертификат фумигации. Деревянные ящики и стальные рамы разработаны с учетом требований по ударопрочности при морской транспортировке и заполнены влагопоглотителями для предотвращения попадания влаги. В соответствии с требованиями заказчика может быть добавлена ​​дополнительная антикоррозийная обработка или вакуумная упаковка. Из-за большого размера и большого количества компонентов многобашенной системы блокировки рекомендуется принять план пакетной поставки, чтобы облегчить получение заказчиком в зависимости от хода установки.

5 Доставка и логистика

Доставка внутри страны: Транспортируется бортовыми грузовиками или низкорамными прицепами, соответствующий тип транспортного средства выбирается в зависимости от размера техники. Предоставьте номер отслеживания логистики и полный сервис отслеживания. Для негабаритного оборудования (длина более 12 метров или ширина более 3 метров) окажите помощь в получении разрешения на перевозку негабарита.

Международная доставка: Отправка из порта Циндао или порта Шанхая, предложения FOB или CIF. Может помочь клиентам в оформлении экспортной таможенной декларации, бронировании доставки, страховании и других вопросах. Предоставить полный комплект экспортных документов (коммерческий счет, упаковочный лист, сертификат происхождения, сертификат фумигации, декларацию соответствия CE и т. д.). Для многобашенных и многорядных систем рекомендуется поставлять партиями, чтобы облегчить поэтапную установку клиентов.

6 Инструкции по приему клиентов

После получения товара покупателям предлагается выполнить следующие действия:

- Прежде чем подписать договор о доставке, проверьте целостность внешней упаковки. Если обнаружены какие-либо повреждения, немедленно сфотографируйте их и свяжитесь с нами.

- После распаковки пересчитайте каждый компонент башни по упаковочному листу и проверьте, не было ли оборудование повреждено при транспортировке.

- Если обнаружены какие-либо недостающие детали или повреждения, сообщите нам в течение 48 часов для целей претензии.

- Правильно храните все упаковочные материалы до завершения установки и наладки оборудования.

- Клиенты должны подготовить свои собственные монтажные инструменты (гаечные ключи, уровень, шестигранные ключи, мультиметры и т. д.) и подъемное оборудование (вилочный погрузчик или кран).
